Triple Offset Butterfly Valve

ແນະນຳ
ຮູບພາບ
ລາຄາ

ແນະນຳຜະລິດຕະພັນ

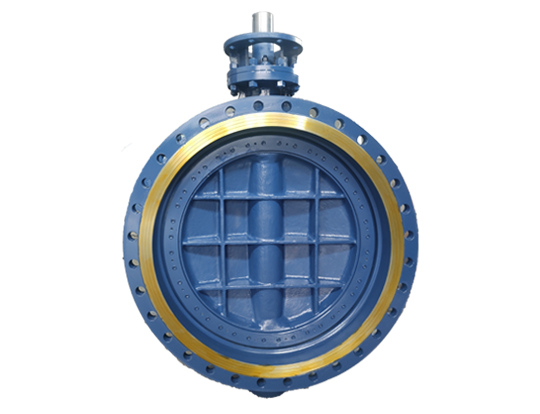

LYV®️ວາວຜີເສື້ອ Triple offset ຜະລິດດ້ວຍມາດຕະຖານສູງ. ພວກເຮົາຄວບຄຸມຄຸນນະພາບຂອງການຫລໍ່ເພື່ອເຮັດໃຫ້ວາວດີກວ່າຜະລິດຕະພັນທີ່ຄ້າຍຄືກັນໃນອຸດສາຫະກໍາ. LYV®️ Triple offset butterfly valve ໃຊ້ໂລຫະທີ່ມີຄຸນນະພາບສູງ + graphite sealing ring multi-layer, ເຊິ່ງເຮັດໃຫ້ valve ສາມາດຖືກນໍາໃຊ້ພາຍໃຕ້ຄວາມກົດດັນສູງແລະອຸນຫະພູມສູງ. ພວກເຮົາຍັງສະຫນອງທາງເລືອກການປະທັບຕາທີ່ແຕກຕ່າງກັນສໍາລັບເງື່ອນໄຂການເຮັດວຽກທີ່ແຕກຕ່າງກັນ, ເຊັ່ນ PTFE ຫຼືໂລຫະກັບໂລຫະ. LYV®️ວາວຜີເສື້ອ Triple offset ມີການອອກແບບທີ່ເປັນເອກະລັກ (ທາງເລືອກ) ທີ່ອະນຸຍາດໃຫ້ປ່ຽງຢູ່ພາຍໃຕ້ຄວາມກົດດັນຄົງທີ່ຈາກການຮົ່ວໄຫຼຂອງທັງສອງດ້ານແລະສູນ, ເຊິ່ງເອີ້ນວ່າວາວຜີເສື້ອສອງທິດທາງ. ສໍາລັບຂໍ້ມູນເພີ່ມເຕີມ, ກະລຸນາຕິດຕໍ່ກັບການຂາຍຂອງພວກເຮົາ.

ຂໍ້ມູນຈໍາເພາະ

ຊ່ວງຂະໜາດ:

NPS 2”-88”; DN50-DN2200

ຄວາມກົດດັນໃນນາມ:

150LB-600LB; PN6-PN64

ຊ່ວງອຸນຫະພູມ:

-69 ℃ ~ 825 ℃ (ຂຶ້ນກັບການອອກແບບແລະ ວັດສະດຸ)

ສິ້ນສຸດການເຊື່ອມຕໍ່:

ແປນ; Butt-weld; Wafer; Lug-wafer

ວັດສະດຸຮ່າງກາຍ:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

ວັດສະດຸແຜ່ນ:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

ວັດສະດຸຜະນຶກ:

420/304/316+ກຣາຟ໌; PTFE; 304+STL; 316+STL

ວັດສະດຸບ່ອນນັ່ງ:

ປະສົມປະສານ; 304/316/ສຕລ overlayweld.

ວັດສະດຸລໍາຕົ້ນ:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

ການອອກແບບ & ການຜະລິດ ມາດຕະຖານ:

API 609

ມາດຕະຖານດ້ານໜ້າ:

EN558-1

ມາດຕະຖານການເຊື່ອມຕໍ່ສິ້ນສຸດ:

ASME B16.4

ການທົດສອບ & ການກວດສອບ ມາດຕະຖານ:

API 598

ຄຸນລັກສະນະ

■ ສູນການຮົ່ວໄຫຼ

■ ການຜະນຶກຫຼາຍຊັ້ນ

■ ການອອກແບບແຜ່ນສາມຫຼ່ຽມ eccentric

■ ສອງທິດທາງ (ທາງເລືອກ)

■ ການອອກແບບລໍາຕົ້ນຕ້ານການລະເບີດ

■ Metal-to-Metal ສາມາດໃຊ້ໄດ້

■ ເສັ້ນຜ່າສູນກາງໃຫຍ່

Triple offset butterfly valve ແມ່ນຫຍັງ:

Triple offset butterfly valve ໄດ້ຮັບຊື່ຂອງຕົນຈາກສາມ eccentricities ກ່ຽວກັບການອອກແບບການຜະນຶກ. ບໍ່ເຫມືອນກັບວາວ butterfly ແບບດັ້ງເດີມ, ເຊິ່ງມີພຽງແຕ່ແຜ່ນການຫມຸນແບບງ່າຍດາຍທີ່ຈະປິດ. ປ່ຽງ butterfly ຊົດເຊີຍ triple ປະກອບມີສາມ eccentricities ເພື່ອປິດວາວ linearly ຈົນກ່ວາປິດແຫນ້ນ. ຄວາມແຕກຕ່າງລະຫວ່າງປ່ຽງ butterfly centerline ແລະປ່ຽງ butterfly offset triple ແມ່ນຢູ່ໃນວິທີການບັນລຸການຜະນຶກ. ປ່ຽງ butterfly centerline ບັນລຸການຜະນຶກໂດຍຜ່ານການບີບອັດຂອງພື້ນຜິວຜະນຶກ, ໃນຂະນະທີ່ປ່ຽງ butterfly ຊົດເຊີຍ triple ບັນລຸການຜະນຶກໂດຍຜ່ານການຕິດຕໍ່ລະຫວ່າງຫນ້າດິນ. ນີ້ແມ່ນສິ່ງທີ່ພວກເຮົາເອີ້ນວ່າຄວາມແຕກຕ່າງລະຫວ່າງການຜະນຶກເສັ້ນແລະການປະທັບຕາຂອງໃບຫນ້າ. ດັ່ງນັ້ນ, ຊີວິດການບໍລິການຂອງວາວ butterfly ຊົດເຊີຍ triple ຈະດີກວ່າວາວ butterfly concentric ແບບດັ້ງເດີມ.

ແມ່ນຫຍັງຄືສາມ eccentricities ໃນ triple butterfly valve:

eccentricity ທໍາອິດແມ່ນ shaft ປ່ຽງແມ່ນ positioned offset ຈາກ centerline ຂອງຮ່າງກາຍ valve. eccentricity ທີສອງແມ່ນ shaft valve ແມ່ນ positioned ເລັກນ້ອຍ off ແກນ perpendicular ກັບຍົນຂອງບ່ອນນັ່ງປ່ຽງໄດ້. eccentricity ທີສາມແມ່ນດ້ານການຜະນຶກຂອງແຜ່ນ. ໄດ້ຖືກອອກແບບເປັນຮູບຈວຍທີ່ອະນຸຍາດໃຫ້ແຜ່ນທີ່ຈະ disengage ຢ່າງເຕັມສ່ວນຈາກບ່ອນນັ່ງປ່ຽງໂດຍບໍ່ມີການ friction ໃດ.

ເປັນຫຍັງຕ້ອງເລືອກວາວLYV®️:

ພວກເຮົາຜະລິດວາວ butterfly offset triple ສໍາລັບໃນໄລຍະ 30 ປີ. ກອງປະຊຸມໄດ້ກວມເອົາ 13000 ຕາແມັດແລະເປັນເຈົ້າຂອງຫຼາຍກ່ວາ 50 ເຄື່ອງ CNC ກ້າວຫນ້າທາງດ້ານ. ວິສະວະກອນ & ທີມງານຜະລິດຂອງພວກເຮົາຈະໃຫ້ແນ່ໃຈວ່າການສັ່ງຊື້ຂອງທ່ານມີຄຸນນະພາບສູງແລະໃຊ້ເວລາໄວທີ່ສຸດ. ພວກເຮົາຍັງສົນໃຈກ່ຽວກັບການຂົນສົ່ງປ່ຽງ. ປ່ຽງຈະຫໍ່ດ້ວຍຖົງຟອງຫຼືເຈ້ຍເພື່ອຮັບປະກັນວ່າສີຈະບໍ່ເສຍຫາຍ. ພວກເຮົາຍັງແກ້ໄຂວາວດ້ວຍໄມ້ອັດຫຼັງຈາກທີ່ພວກເຮົາເອົາວາວເຂົ້າໄປໃນກ່ອງ. ກໍລະນີໄມ້ອັດຈະຖືກທາສີດ້ວຍເຄື່ອງຫມາຍທີ່ຈໍາເປັນເພື່ອໃຫ້ແນ່ໃຈວ່າປ່ຽງຈະບໍ່ເສຍຫາຍໃນລະຫວ່າງການຂົນສົ່ງ.
